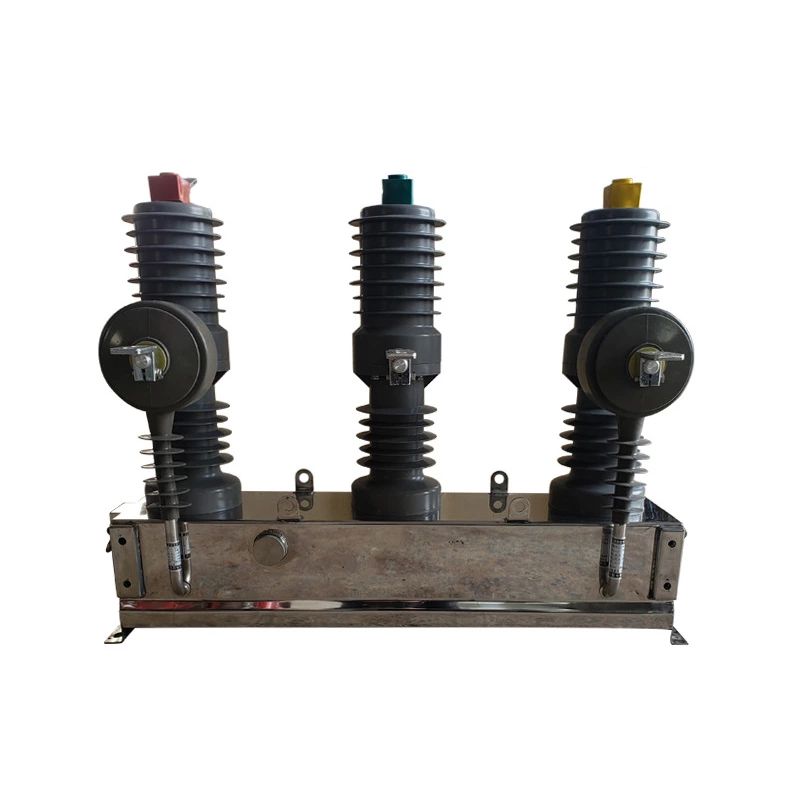

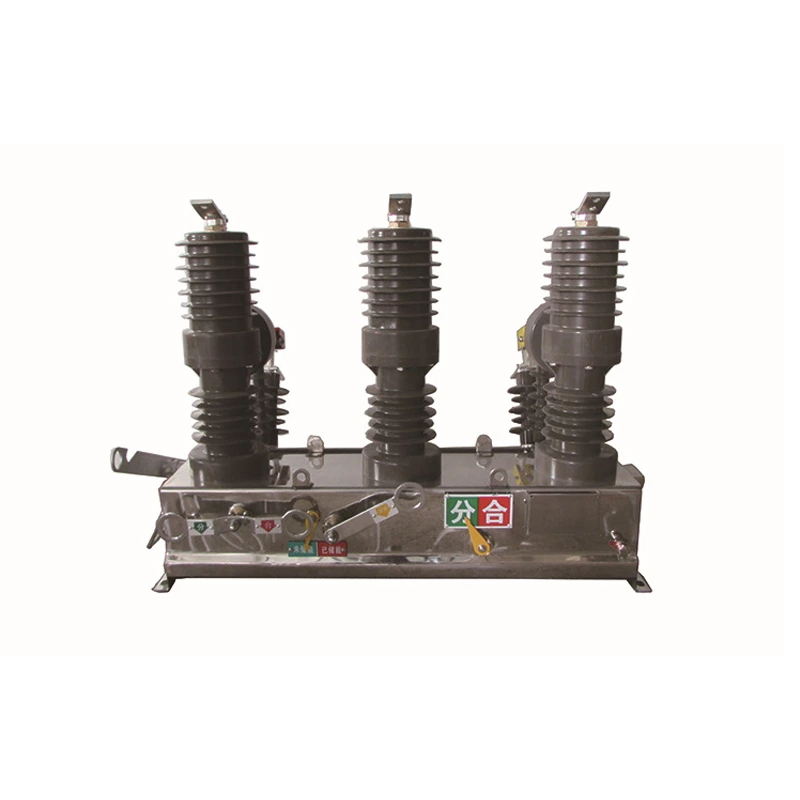

قاطع دائرة الفراغ Zw32-12 قاطع دائرة الفراغ عالي الجهد 10 كيلو فولت خارجي Zw32
- حزمة النقل:
- صندوق خشبي
- يكتب:
- قاطع الدائرة
- بناء:
- في سي بي
- مواصفة:
- قطع
- أصل:
- الصين
- مادة:
- الفولاذ، راتنج الإيبوكسي
- وظيفة:
- قاطع الدائرة التقليدي، حماية فشل قاطع الدائرة، حماية التيار الزائد، حماية الجهد الزائد (OVP)
وصف المنتج
| مكان المنشأ: ونزهو وتشجيانغ الصين |
| رقم الموديل: ZW32-12/630A |
| الجهد المقدر: 12 كيلو فولت |
| العمر الميكانيكي: 10000 مرة |
| صنع حسب الطلب: قبول الطلبات الخاصة |
| النوع: الجهد العالي |
| مادة الإطار: الفولاذ المقاوم للصدأ |
قاطع الدائرة الفراغي الخارجي عالي الجهد هو جهاز توزيع طاقة خارجي بجهد مُصنّف 12 كيلو فولت وتيار متردد ثلاثي الطور بتردد 50 هرتز. يُستخدم بشكل رئيسي لفتح وإغلاق تيار الحمل، وتيار الحمل الزائد، وتيار القصر في نظام الطاقة. وهو مناسب لحماية أنظمة توزيع الطاقة والتحكم فيها في محطات الطاقة الفرعية، والمؤسسات الصناعية والتعدينية، بالإضافة إلى المناطق التي تعمل فيها شبكات الطاقة الريفية بشكل متكرر. يتميز قاطع الدائرة بصغر حجمه، وخفة وزنه، ومقاومته للتكثف، وسهولة صيانته. كما أنه يتكيف مع الظروف الجوية القاسية والبيئات الملوثة.
يمكن أن يكون قاطع الدائرة مختلفًا عن الاستخدام العادي للأحكام المذكورة أعلاه في ظل ظروف الاستخدام، ثم يتعين على المستخدم التفاوض مع الشركات المصنعة للحصول على إجماع في الرأي.
| لا. | وصف | وحدة | بيانات | |
| 1 | الجهد المقدر | كيلو فولت | 12 | |
| 2 | التردد المقدر | هرتز | 50 | |
| 3 | التيار المقدر | أ | 630 | 1250 |
| 4 | تيار قطع الدائرة القصيرة المقدر | كيلو أمبير | 20 | 25 |
| 5 | تيار تحمل الذروة المقدر | كيلو أمبير | 50 | 63 |
| 6 | مدة تحمل التيار المقدرة قصيرة الأجل (4 ثوانٍ) | كيلو أمبير | 20 | 25 |
| 7 | تيار صنع الدائرة القصيرة المقدر (الذروة) | كيلو أمبير | 50 | 63 |
| 8 | التحمل الميكانيكي | الأوقات | 10000 | |
| 9 | قدرة تيار قطع الدائرة القصيرة المقدرة | الأوقات | 30 | |
| 10 | جهد تحمل تردد الطاقة (1 دقيقة) من الطور إلى الطور/الأرض، بين جهات الاتصال المفتوحة |
كيلو فولت | 42 | |
| 11 | جهد تحمل نبضات البرق (الذروة) | كيلو فولت | 75 | |
| 12 | جهد تحمل تردد الطاقة على الدائرة الثانوية (1 دقيقة) | الخامس | عام 2000 | |
شروط الاستخدام
درجة حرارة الهواء المحيط: - 10 درجة مئوية ~ + 40 درجة مئوية
الارتفاع: لا يزيد عن 2000 متر
يمكن أن يتأثر الهواء المحيط بالغبار أو الدخان أو الغازات المسببة للتآكل أو البخار أو تلوث الدخان
سرعة الرياح أقل من 34 م / ث
مستوى التلوث: مستوى 111
