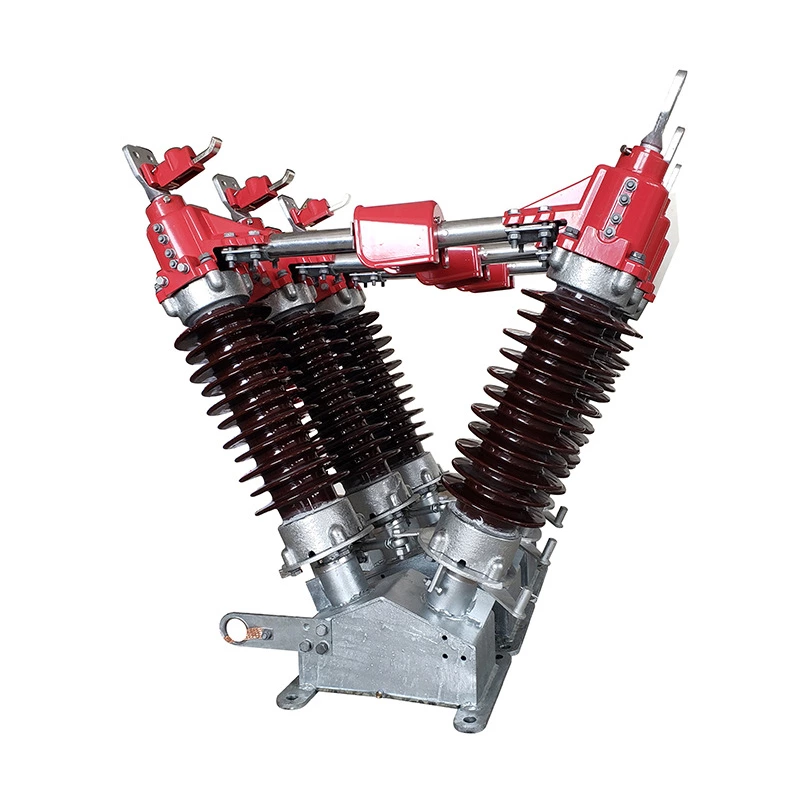

مفتاح عزل الجهد العالي الخارجي Gw5، مفتاح عزل الجهد العالي Hgw5-72.5/1250، محطة فرعية 66 كيلو فولت
- حزمة النقل:
- كرتون
- مواصفة:
- 11 كيلو فولت / 24 كيلو فولت / 33 كيلو فولت
- أصل:
- الصين
وصف المنتج
مواصفات
مفتاح فصل التيار المتردد عالي الجهد
1. الجهد المقدر: 12 كيلو فولت 2. مفتاح فصل التيار المتردد
ثلاثي الطور 50/60 هرتز •ملخص: 1. مفتاح فصل التيار المتردد عالي الجهد GN30-12 (D) هو جهاز كهربائي داخلي بجهد مقدر 12 كيلو فولت، ثلاثي الطور AC50/60 هرتز 2. يتم استخدامه لصنع تيار القطع والنقل للأجهزة الكهربائية عالية الجهد في المواقف ذات الجهد وعدم التحميل 3. يطبق المفتاح جهة اتصال متحركة دوارة مثبتة على لوحة التبديل بسهولة. 4. كما أنه يعتمد على التثبيت عبر الحائط.
في الهندسة الكهربائية، يُستخدم قاطع التيار أو مفتاح الفصل أو مفتاح العزل لضمان فصل الدائرة الكهربائية تمامًا لأغراض الصيانة أو الخدمة. تُستخدم هذه القاطعات فقط لفصل الدائرة، وغالبًا ما توجد في محطات التوزيع الكهربائية والمحطات الفرعية، حيث يجب فصل مصدر الطاقة للآلات لإجراء التعديل أو الإصلاح. يمكن أن تكون قاطعات التيار يدوية أو آلية، ويمكن ربطها بمفتاح تأريض لتأريض الجزء المعزول عن النظام لضمان سلامة المعدات والعاملين عليها. تُستخدم مفاتيح عزل الجهد العالي في محطات التوزيع الكهربائية الفرعية لعزل أجهزة مثل قواطع الدائرة والمحولات وخطوط النقل لأغراض الصيانة. لا يُستخدم قاطع التيار عادةً للتحكم العادي في الدائرة، بل يُستخدم فقط للعزل الآمن. بخلاف مفاتيح الحمل وقواطع الدائرة، تفتقر قاطعات التيار إلى آلية لإخماد الأقواس الكهربائية، التي تحدث عند انقطاع التيار الكهربائي للموصلات التي تحمل تيارات عالية. وبالتالي، فهي أجهزة فصل ذات قدرة فصل منخفضة جدًا، مصممة ليتم فتحها فقط بعد انقطاع التيار بواسطة جهاز تحكم آخر.
معلمات المنتج
| المعلمة الفنية | ||||
| نموذج | الجهد المقدر (كيلوفولت) | التيار المقدر | تصنيف التيار المتحمل لفترة قصيرة | تيار تحمل الذروة المقدر |
| (أ) | (كيلو أمبير/4 ثانية) | (كيلو أمبير) | ||
| GN19-12/400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 | 12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 | 12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 | 12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 | 12 | 1250 | 31.5 | 80 |
| حدود | |||
| لا. | غرض | وحدة | قيمة |
| 1 | الجهد المقدر | كيلو فولت | 12/40.5 |
| 2 | التردد المقدر | هرتز | 50 |
| 3 | التيار المقدر | أ | 630/1250 |
| 4 | تيار القطع المقدر للحمل النشط المقدر | أ | 630/1250 |
| 5 | تيار الإغلاق المقدر | أ | 630/1250 |
| 6 | 5% تيار قطع مقدر للحمل النشط المقدر | أ | 62.5 |
| 7 | تيار انقطاع شحن الكابل المقدر | أ | 25 |
| 8 | 1 دقيقة من جهد تحمل تردد الطاقة: قاطع فراغ، نفس الشيء بالنسبة للأرض، قاطع معزول | كيلو فولت | 42/68/95/110 |
| 9 | جهد تحمل نبضات الصواعق: من طور إلى طور بالنسبة للأرض/القاطع المعزول | كيلو فولت | 75/125/185/215 |
| 10 | تصنيف التيار المتحمل لفترة قصيرة (الاستقرار الحراري) | كا | 25 |
| 11 | مدة الدائرة القصيرة المقدرة | 5 | 4 |
| 12 | تيار تحمل الذروة المقدر (الاستقرار الديناميكي) | كا | 63 |
| 13 | تيار إغلاق الدائرة القصيرة المقدر | كا | 63 |
| 14 | الحياة الميكانيكية | 10000 | |
| 15 | سمك التآكل المسموح به لنقطة اتصال غرفة إطفاء القوس الفراغي | مم | 0.6 |
| 16 | عزم التشغيل اليدوي | نيوتن متر | ≤300 |
